1主題內容與適用范圍
本標準規定了漸開線圓柱齒輪基本齒廓的參數、代號和數值。
本標準適用于模數m≥1mm，齒形角α=20°的漸開線圓柱齒輪。
2術語定義
漸開線圓柱齒輪的基本齒廓是指基本齒條的法向齒廓。
3基本齒廓及其參數和齒頂修緣

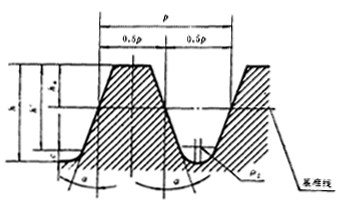

3.1基本齒廓及其參數和代號規定如下：
|
參數 |
代號 |
數值 |
|
齒頂高
工作高度
頂隙
全齒高
齒距
齒根圓角半徑 |
ha
h′
c
h
p
pf |
m
2m
0.25m
2.25m
πm
～0.38m |
3.2允許齒頂修緣，其修緣量的大小，由設計者確定。
附加說明：
本標準由中華人民共和國機械電子工業部提出，由機械工業部鄭州機械研究所歸口。
本標準由鄭州機械研究所負責起草。
本標準修訂主要起草人程遠兆。
