| 申請?zhí)枺?/TD>
| 92202030 |
申請日： |
1992/02/02 |
| 公開號： |
|
公告號： |
2114059 |
| 授權日： |
1992-12-16 |
授權公告日： |
1993-5-5 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33104 |
代理人： |
劉兆林 |
| 發明名稱： |
蛇腹式擺線減速機 |
| 國際分類號： |
F16H 1/00 |
| 范疇分類號： |
27D |
| 發明人： |
方先和;林上夫 |
| 申請人： |
浙江省平陽機器廠 |
| 申請人地址： |
浙江省平陽縣鰲江鎮望江街 |
| 郵編： |
325401 |
| 文摘： |
| 蛇腹式擺線減速機，由輸入軸（１２）、端蓋（１１）、機座（２）、輸出軸（１）與減速機構組成，其特征在于輸入軸上安裝有激波器，即安裝偏心套與圓柱滾子軸承緊配合；在內齒圈與圓柱滾子軸承之間還安裝蠕動器，即鋼球與滾柱滾動嚙合，滾柱與鋼球嵌放在傳動圈中，內齒圈上有呈擺線曲線形狀的內齒，鋼球與其嚙合；傳動圈上有聯接軸銷與輸出軸固定連接，在內齒圈外側安裝有圈殼與端蓋和機座緊固連接具有承載能力強、轉矩大、效率高、運轉平穩、噪聲低、壽命長的特點，廣泛用在工程、起重、運輸機械等各行業中。 |
| 主權利要求： |

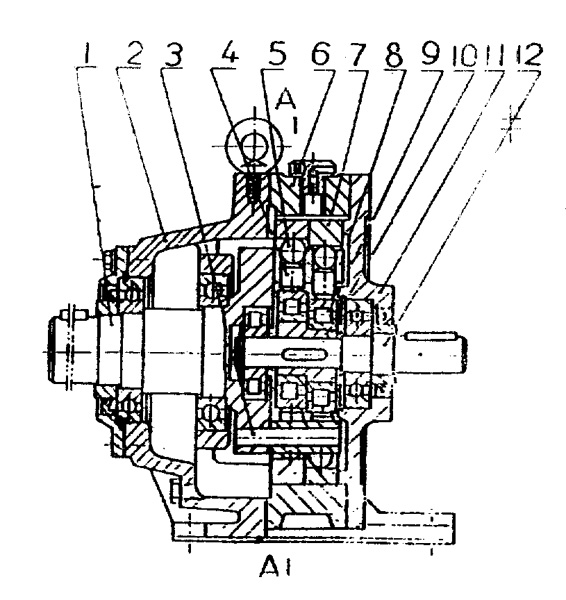

| 蛇腹擺線減速機，由輸入軸（１２）、端蓋（１１）、機座（２）、輸出軸（１）與減速機構組成，其特征在于：所說的減速機構是由輸入軸（１２）上安裝有激波器，即在輸入軸（１２）上安裝偏心套（１０）與圓柱滾子軸承（９）緊配合；在內齒圈（７）與圓柱滾子軸承（９）之間還安裝蠕動器，即鋼球（５）與滾柱（４）滾動嚙合，且滾柱（４）與其上部的鋼球（５）嵌放在傳動圈（８）中；內齒圈（７）上有呈擺線曲線形狀的內齒，鋼球（５）與其嚙合；傳動圈（８）上有聯接軸銷（３）與輸出軸（１）固定連接，在內齒圈（７）外側安裝有圈殼（６）與端蓋（１１）和機座（２）緊固連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-4-5;因費用終止日
1997-2-26;續延日 |
