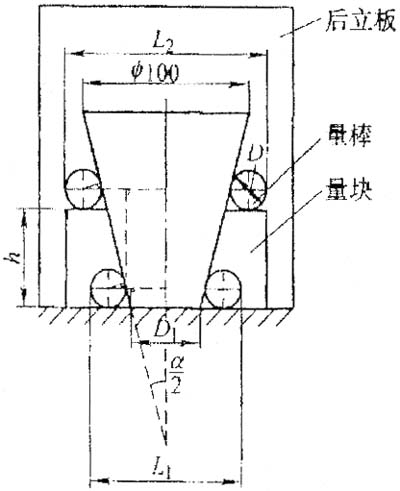

石家莊科一重工有限公司是專業減速器生產廠，日常生產中經常進行錐度的測量，使用錐度量規是比較簡便易行的方法。最近為客戶生產了一種大端直徑ф100mm，錐度為1：10的輸入軸，因沒有合適的量規而無法測量。為此，我們想出了一種用通用量具對其進行間接測量的方法。如附圖所示。
�。�1）將被檢圓錐軸小端朝下立在平臺上，用兩個直徑D=40mm的量棒放在平臺上且內側與被測圓錐軸緊貼，后端面與后立板緊貼，用千分尺測得長度L1=151.20mm。
�。�2）將兩只量棒拿開，用兩塊高h=60mm的長方體量塊放在平臺上，且上端內側與被測錐軸緊貼，后端面頂住后立板。將兩只量棒分別放在兩量塊的大方，且內側與被測圓錐軸緊貼，后端頂住后立板，測出L2=163.19mm。則所測錐軸的錐度為：
圓錐軸小端的直徑：
此方法適用于所有外圓錐度的檢驗，檢測時只需根據被測工件大小選擇合適的量棒和量塊即可（量棒直徑宜大于被測錐軸的小端半徑且小于其小端直徑；量塊的寬度宜大于被測錐軸與量塊等高處的截面半徑）。
