| 申請?zhí)枺?/TD>
| 03222694 |
申請日： |
2003/06/16 |
| 公開號： |
|
公告號： |
2623942 |
| 授權日： |
2004-7-7 |
授權公告日： |
2004-7-7 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32206 |
代理人： |
孫忠浩 |
| 發明名稱： |
環板類減速機的偏心軸承聯接定位機構 |
| 國際分類號： |
F16C 35/073 |
| 范疇分類號： |
27B |
| 發明人： |
黃銀 |
| 申請人： |
黃銀 |
| 申請人地址： |
江蘇省泰興市姚王鄉南殷村九組 |
| 郵編： |
225400 |
| 文摘： |

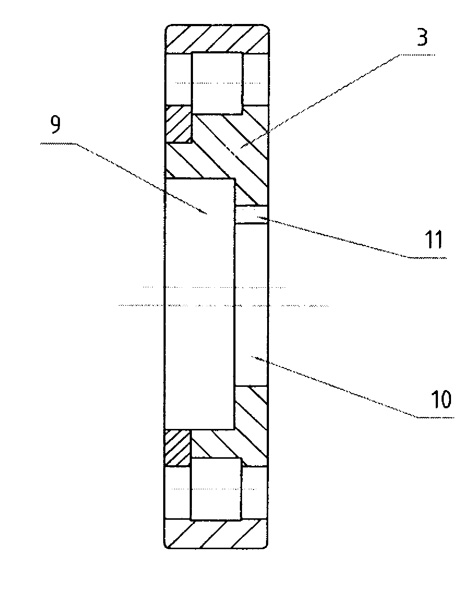

| 本實用新型涉及一種環板類減速機的偏心軸承聯接定位機構。包括輸入軸、偏心軸承和鍵，偏心軸承內圈的內孔一端為一個偏心設置的固定孔，內孔另一端設有一個定位孔，固定孔與定位孔同心且相互貫通，定位孔上設有定位鍵槽，定位孔與輸入軸的軸頸間隙配合；鍵將ｎ組偏心軸承按３６０°／ｎ相位差分別定位在輸入軸上的軸頸上；偏心軸承中的固定孔內壁與輸入軸的軸頸之間設有脹緊聯結套。本實用新型的優點在于：拆裝方便，便于維護，較好地解決了傳統結構中的偏心套微動磨損的技術難題，并取消了偏心套，使整體結構更為緊湊。 |
| 主權利要求： |
| 一種環板類減速機的偏心軸承聯接定位機構，包括輸入軸、軸承和鍵，其特征在于： �。幔┹S承為偏心軸承，偏心軸承內圈的內孔為一個偏心設置的固定孔，內孔的另一端設有一個定位孔，所述的固定孔與定位孔同心且相互貫通，定位孔上設有定位鍵槽，定位孔與輸入軸的軸頸間隙配合； �。猓┩ㄟ^鍵將ｎ組偏心軸承按３６０／ｎ相位差分別定位在輸入軸上的軸頸上； ｃ）偏心軸承中的固定孔內壁與輸入軸的軸頸之間設有脹緊聯結套。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2006-8-16;因費用終止日 |
