| 申請?zhí)枺?/TD>
| 87208342 |
申請日： |
1987/05/22 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1988-7-14 |
授權公告日： |
1989-2-1 |
| 專利類別： |
新型 |
國別省市代碼： |
34[中國|安徽] |
| 代理機構代碼： |
34101 |
代理人： |
季晟 |
| 發明名稱： |
鏈條少齒差行星減速機 |
| 國際分類號： |
F16H 7/06;F16H 55/08 |
| 范疇分類號： |
27D |
| 發明人： |
王厚寬;裘建新 |
| 申請人： |
合肥工業大學;蕪湖市通用機械廠;吉林工業大學 |
| 申請人地址： |
安徽省合肥市屯溪路 |
| 郵編： |
|
| 文摘： |
| 鏈條少齒差行星減速機，它是由鏈條、鏈輪、行星輪、偏心套、輸入軸以及柱肖式等速輸出機構等組成。鏈條和鏈輪構成Ｋ—Ｈ—Ｖ型少齒差行星傳動的齒圈，兩個行星輪和輸出機構對稱分布，行星輪的齒廓曲線是長幅外擺線等距曲線的替代圓弧。由于以鏈條作為主要傳動元件，具有剛?cè)峒鎮�，加工簡單，�?jīng)濟耐用，易于推廣等優點，特別適用于采礦冶金，起重運輸、建筑和輕紡等機械的配套設備。 |
| 主權利要求： |

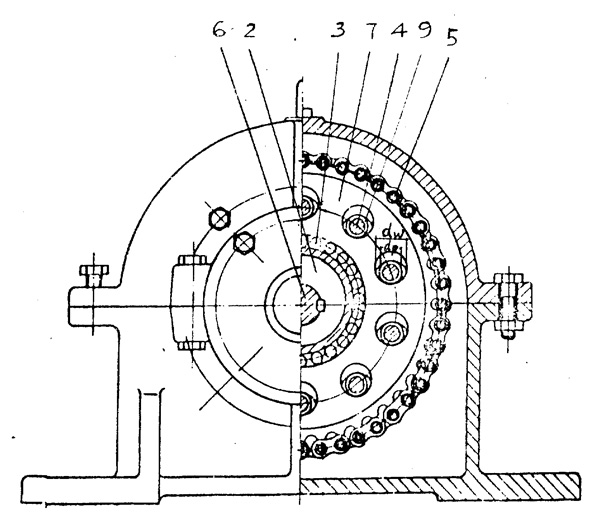

| 一種鏈條少齒差行星減速機，由鏈條（５）、鏈輪（８）、行星輪（７）、偏心套（２）、柱肖（４）式等速輸出機構等構成，其特征在于以鏈條（５）和鏈輪（８）構成Ｋ—Ｈ—Ｖ型少齒差行星傳動的齒圈，所述的行星輪（７）的齒數Ｚ↓［ａ］可以是９—８７，鏈輪（８）的齒數Ｚ↓［ｂ］是１０～８８。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1993-3-3;屆滿日 |
