工業(yè)智能機器人選巴普曼中空旋轉平臺

工業(yè)智能機器人選巴普曼中空旋轉平臺

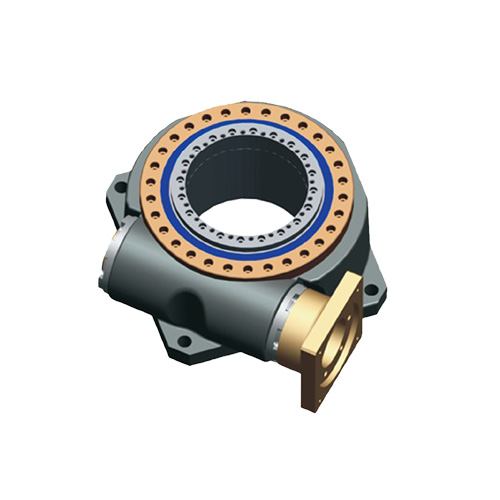

普曼中空旋轉平臺相比其他的圓周定位產品具有精度更高（重復定位精度在正負5弧秒），方便冶具的氣管，電線安裝。用在木工機械設備上的特點就是方便走線，客戶的木工機械設備，刀架上的刀子數量多，需要旋轉更換刀具來加工雕刻，旋轉刀架更換刀具時底部的線動不動就會繞在一起，容易打結�？蛻舾挠梦覀兊闹锌招�轉平臺加行星減速機把底面的線都穿在中空當中，避免了繞線的麻煩。中空旋轉平臺

工業(yè)智能機器人選巴普曼中空旋轉平臺
旋轉平臺特點：
（1）高剛性：旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統(tǒng)軸承的5倍以上。
（2）高旋轉精度：旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
（3）大力矩，低側隙：旋轉平臺采用行星減速的方式來增大輸出力矩，減速比從1至600，輸出力矩范圍較大，能夠滿足各種力矩要求的場合。另外，行星減速機構中的太陽齒同時與三個行齒接觸，加之先進的齒輪磨削工藝，使得旋轉平臺的反向側隙達到3弧分，精度媲美DD馬達。
（4）自帶零點開關：旋轉平臺配置光電開關及感應片，方便電氣中的零點控制，簡化機械設計流程。

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
